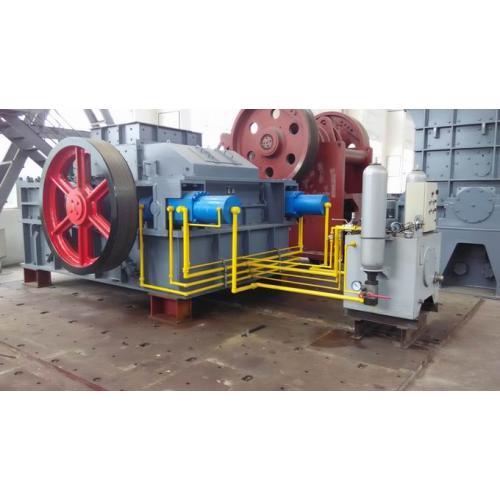

NPG1212齒輥式破碎機主要結構和工作原理
齒輥式破碎機主要采用特殊耐磨齒輥高速旋轉對物料進行劈裂破碎(傳統齒輥破碎機采用低速擠壓破碎)，形成了高生產率的機理。本齒輥式破碎機由傳動裝置，機架部分，破碎輥，機械彈簧裝置，聯動機構等組成。齒輥式破碎機破碎能力大，電動機與減速器之間用限距型液力偶合器聯接，防止動力過載，傳感器過載保護，安全可靠。齒輥間距液壓調整，齒輥軸承集中潤滑。齒形優化設計，拉剪力選擇破碎，高效低耗，出粒均勻。
齒輥破碎機在煤炭，化工，建材，冶金，礦山等行業具有廣泛的應用，同時也用于大型煤礦或選煤廠（煤矸石）的破碎。其顯著特點是結構簡單，維修操作方便，體積小，噪音低，破碎比大，相比于2PGC破碎機生產效率整整提高了將近一倍，經過破碎機設備加工的物料粒度大小可自由調節，粒度均勻，運行平穩，安全可靠。
齒輥輥皮結構圖
1、主動齒輥 2、減速機 3、液壓聯軸器 4、電機 5、電動供油泵 6、被動齒輥
7弓形齒板 8、邊齒板 9、邊齒板座 10、下機體 11、測速器
