鈑金噴涂線描述? 鈑金噴涂線是針對鈑金件表面涂裝處理的自動化生產線，通過一系列標準化工藝，在鈑金件表面形成均勻、致密的涂層，不僅能提升鈑金件的美觀度，還能增強其防腐蝕、耐磨損等性能，廣泛應用于汽車制造、家電、建筑裝飾等領域。? 一、核心設備組成與功能? （一）前處理系統?

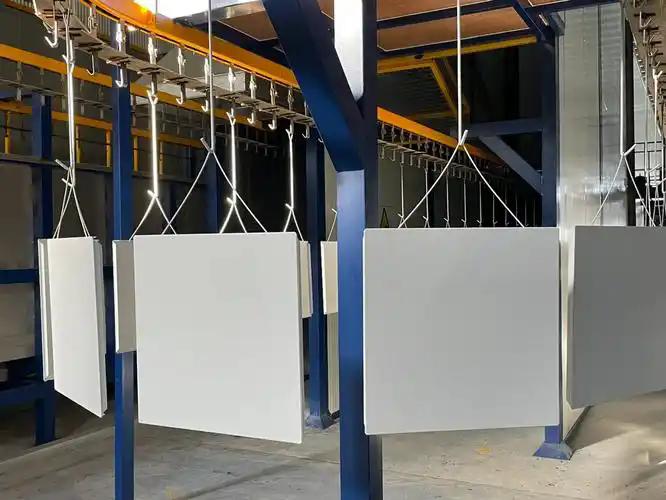

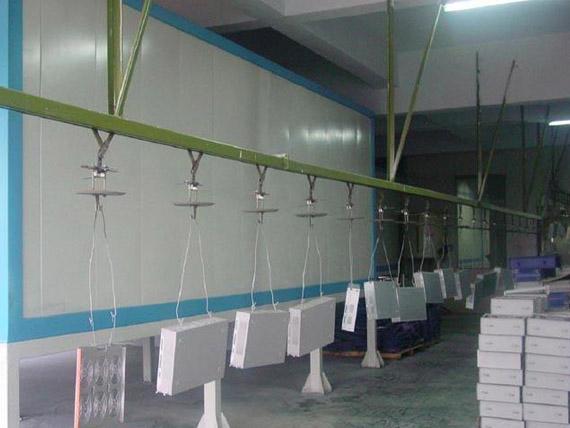

1. 上料與輸送裝置：采用懸掛鏈、輥道輸送機或桁架機械手，自動抓取并輸送鈑金件（如機箱外殼、汽車零部件、家電面板等）。懸掛鏈適合不規則形狀工件，輥道輸送機適用于平面鈑金件，桁架機械手則能實現高精度定位與快速切換不同規格工件。?

2. 脫脂清洗設備：通過噴淋或浸漬方式，利用堿性脫脂劑去除鈑金件表面的油污、切削液等雜質。噴淋清洗效率高，適用于大面積清洗；浸漬清洗則對復雜結構的鈑金件去污更徹底。?

3. 酸洗除銹單元：使用酸性溶液（如鹽酸、硫酸）去除鈑金件表面的鐵銹和氧化皮，后續通過中和處理調節表面酸堿度，為噴涂提供良好基底。?

4. 水洗與干燥設備：經過多道水洗工序，徹底清除殘留的化學藥劑，再利用熱風循環或紅外烘干技術快速干燥工件，防止水分殘留影響涂層質量。?

（二）噴涂核心設備?

1. 自動噴涂機器人：鈑金噴涂線的關鍵設備，配備多軸機械臂和高精度噴***，可根據鈑金件形狀和噴涂工藝要求，靈活調整噴涂軌跡、角度和噴涂量。例如，針對汽車保險杠的復雜曲面，機器人能實現 360 度無死角噴涂，確保涂層均勻。?

2. 噴涂室：封閉式結構，內置通風系統和漆霧回收裝置。通風系統保持室內空氣流通，防止漆霧積聚；水簾式或干式漆霧回收裝置可高效捕捉 90% 以上的漆霧顆粒，減少環境污染和涂料浪費。?

3. 供漆系統：包含涂料儲存罐、攪拌器、過濾器和輸送泵。儲存罐保持涂料均勻混合，過濾器去除雜質防止堵塞噴***，輸送泵則根據噴涂需求精確控制涂料流量，支持溶劑型涂料、水性涂料等多種類型。?

4. 靜電噴涂裝置（可選）：通過高壓靜電使涂料帶電，增強涂料與鈑金件表面的吸附力，尤其適用于薄壁鈑金件和復雜邊角部位的噴涂，可減少涂料用量，提高涂層附著力和絕緣性。?

（三）后處理單元?

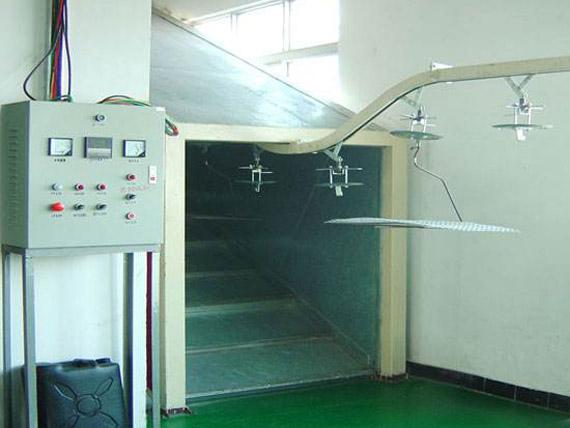

1. 固化烘道：采用電加熱、天然氣加熱或遠紅外加熱方式，將噴涂后的鈑金件加熱至設定溫度（通常 120 - 200℃），使涂料快速固化成膜。烘道內溫度分布均勻，可通過溫控系統精確調節，確保涂層硬度、光澤度等性能達標。?

2. 冷卻系統：使用風冷或水冷方式，快速降低鈑金件溫度，使涂層定型，防止因溫度過高導致變形或表面缺陷。?

3. 質量檢測設備：配備涂層測厚儀、光澤度儀、硬度計等，對涂層厚度、外觀質量、附著力等進行檢測。AI 視覺檢測系統可自動識別流掛、漏噴、色差等缺陷，檢測精度達 0.1mm²，不合格產品自動分揀返工。?

4. 下料與包裝：自動下料機構將合格鈑金件收集，根據需求進行包裝，如纏繞保護膜、裝箱或貼標，部分產線集成碼垛機器人，實現自動化包裝和倉儲。?

二、典型工藝流程?

1. 上料輸送：鈑金件由上料裝置送入生產線，按順序輸送至各工序。?

2. 前處理：依次完成脫脂清洗、酸洗除銹、水洗中和、干燥，確保表面潔凈無雜質。?

3. 噴涂作業：根據工藝要求選擇自動噴涂機器人或靜電噴涂，均勻涂覆底漆、中涂漆、面漆等多層涂料。?

4. 固化成型：鈑金件進入固化烘道，使涂料固化成膜。?

5. 冷卻降溫：經風冷或水冷快速降至常溫，防止涂層變形。?

6. 質量檢測：對涂層各項性能進行全面檢測，剔除不合格品。?

7. 下料包裝：合格產品完成包裝后下線。?

三、技術特點與優勢?

1. 高度自動化：全流程自動化運行，生產節拍可達 5 - 15 分鐘 / 件，相比傳統人工噴涂效率提升 3 - 4 倍，降低人工成本和勞動強度。?

2. 涂層質量穩定：通過精準控制噴涂參數和固化工藝，涂層厚度誤差控制在 ±0.02mm，附著力達 ISO 5 級標準，有效提升鈑金件的防護和裝飾性能。?

3. 環保節能：采用漆霧回收和廢氣處理裝置，減少 VOC 排放；固化烘道采用高效節能加熱技術，能耗降低 20% - 30%；水性涂料的應用進一步減少環境污染。?

4. 柔性化生產：可快速切換不同規格、形狀的鈑金件生產，通過調整噴涂機器人程序和工裝夾具，適配多樣化產品需求，支持小批量定制和大規模生產。?

四、應用范圍?

1. 汽車制造：用于車身覆蓋件、底盤部件、發動機罩等鈑金件的噴涂，提升外觀質感和防腐蝕性能。?

2. 家電行業：冰箱、空調、洗衣機等外殼的涂裝，實現個性化色彩和表面紋理效果。?

3. 建筑裝飾：門窗、幕墻、通風管道等鈑金件噴涂，增強耐候性和美觀度。?

4. 通信設備：機柜、機箱等鈑金件噴涂，提供絕緣、防塵和防電磁干擾功能。
